Diviseur rapide pour la fraiseuse




Le matériel de base

Un mandrin de 80 mm de récupération

un roulement 6209 (récupération)

deux plaques d'acier: 100x200x20 et 140x200x25 mm

une galette d'acier suffisamment épaisse pour faire le plateau

une galette dia 120 pour le support du mandrin

Réalisation

critères de précision:

  1. garantir un équerrage parfait de la pièce finie

  2. obtenir une graduation permettant d'apprécier mieux que le demi degré d'angle

Le premier point est résolu en fraisant une encoche de positionnement des deux plaques à 90°, les deux équerres de renfort sont aussi fraisées précisément pour verrouiller la position des deux plaques au pointage à l'arc.

Après soudure, un chauffage au chalumeau à propane permet de détensionner l'ensemble, vu les épaisseurs, il n'y a pas eu de déformations. Au besoin, blanchir la semelle pour parfaire l'équerrage.

Pour la graduation du plateau, j'ai trouvé des mètres rubans autocollants: le développé du tambour correspondant à 360° donne un diamètre de 114 mm, qui s'adapte bien à un petit mandrin.

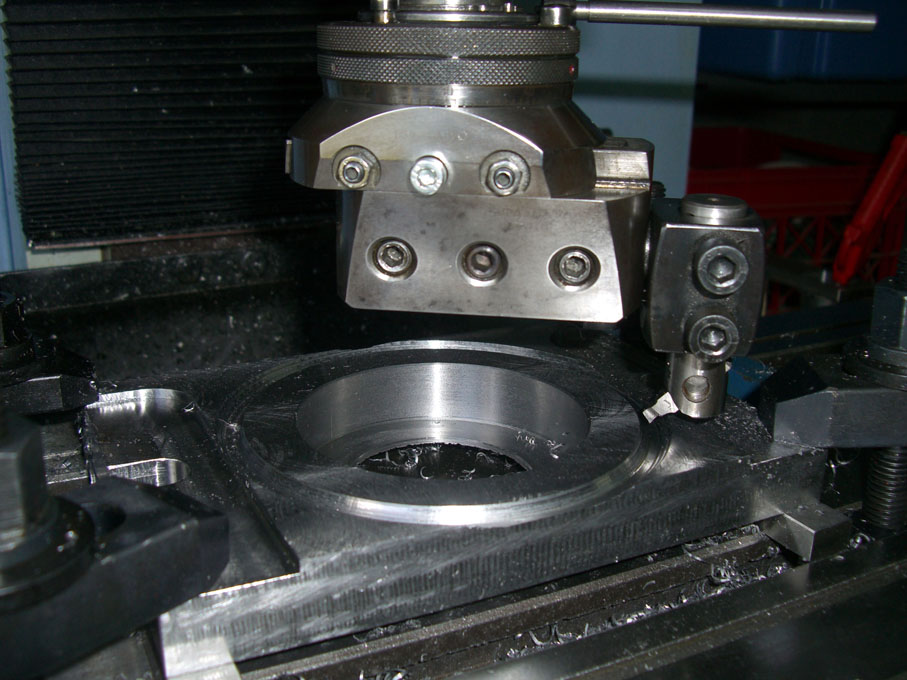

 L'usinage de la plaque porte mandrin

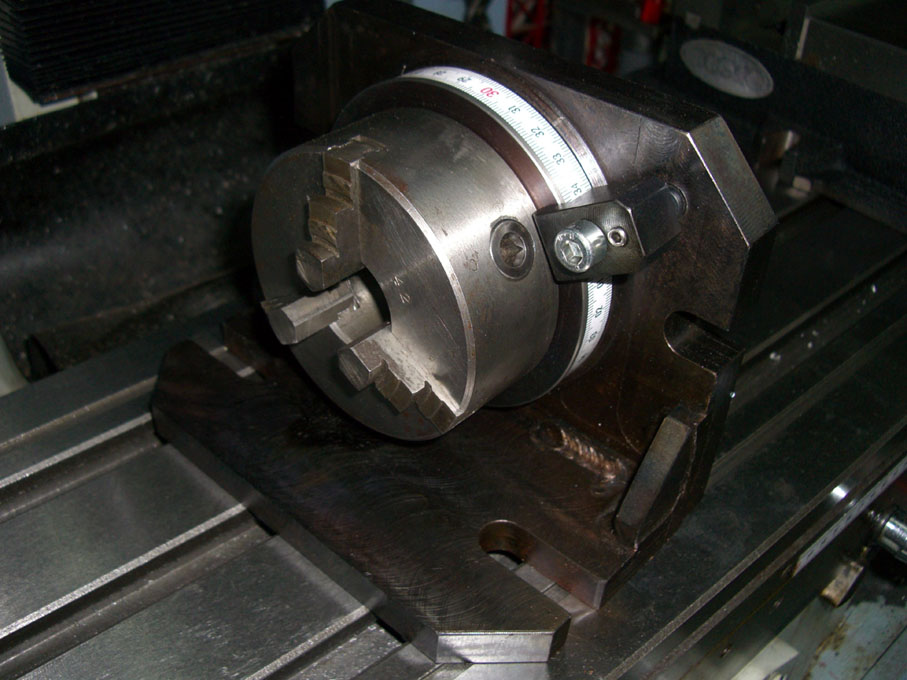

 L'ensemble terminé

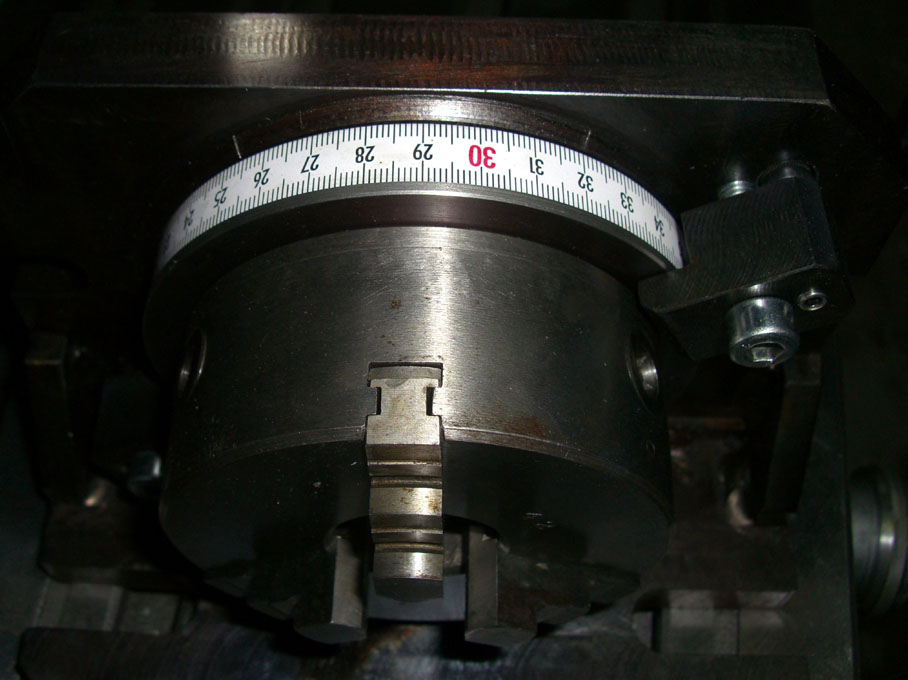

Graduations au mètre...



Le plateau: je l'ait fait après coup, c'est pourquoi j'ai été obligé de creuser un peu la semelle.

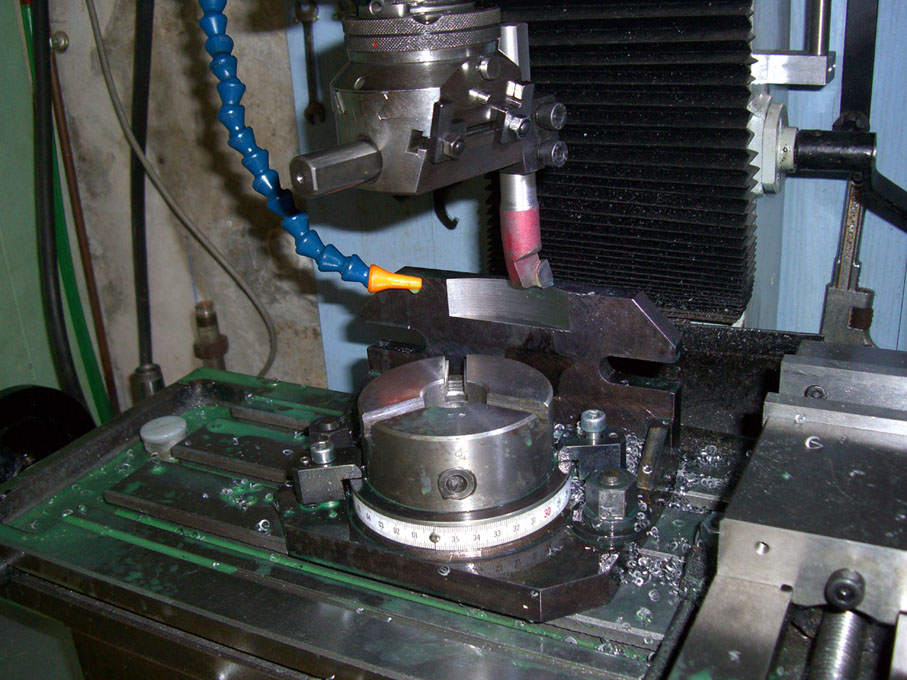

 Reprise pour le passage du plateau

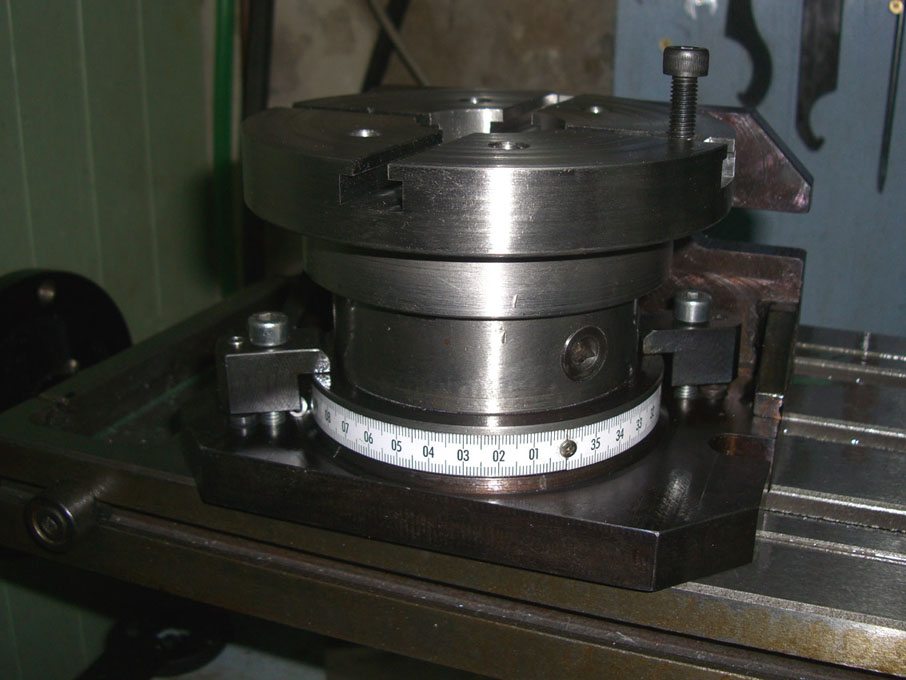

 Avec le plateau monté
